二拖三开料机连线
产品介绍:

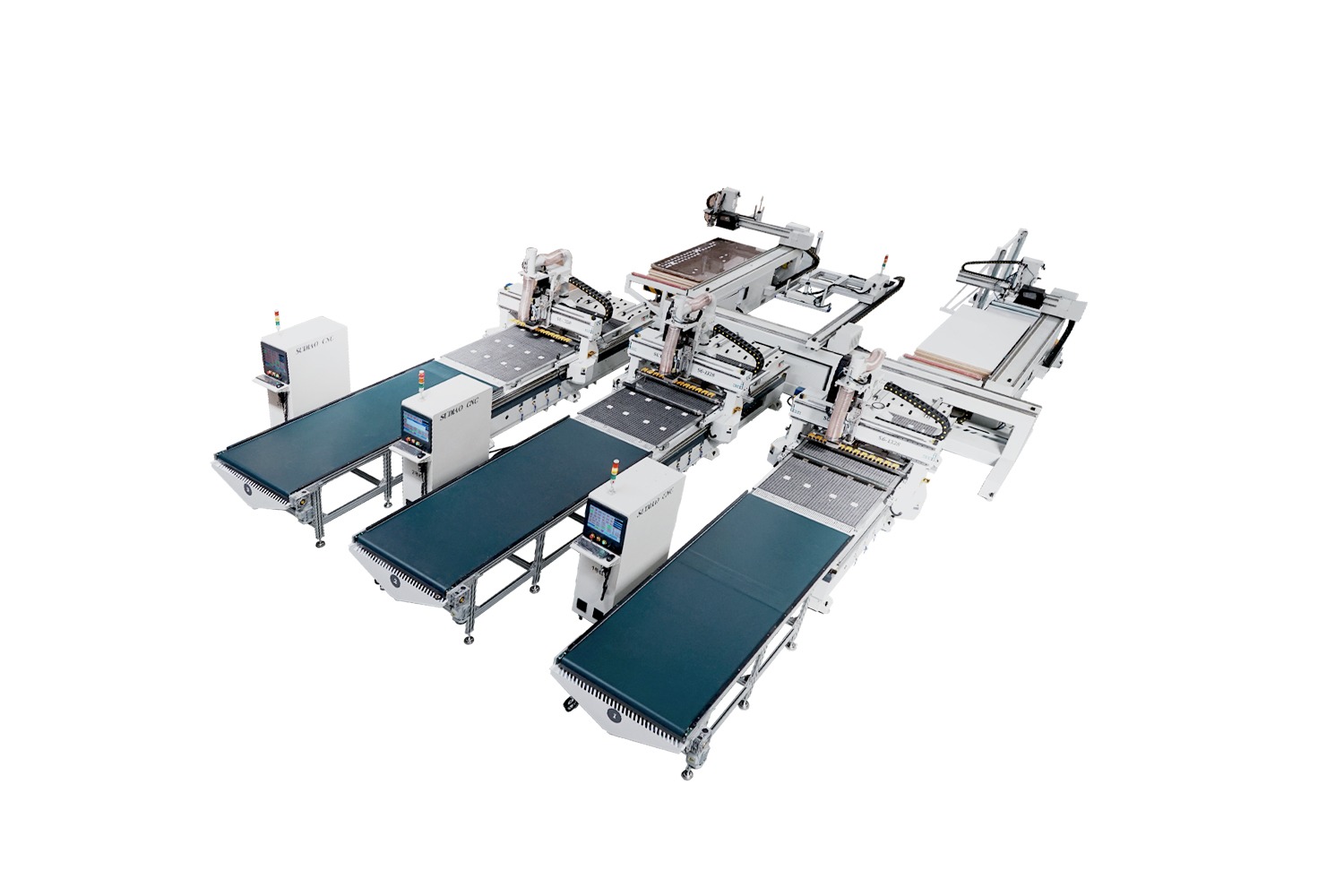

二拖三连线是一套集贴标、开料于一体的单元自动化连线。其中包含2台自动贴标机,3台开料机,1台上料悬臂及滚筒等辅助设备。在相同产能的基础上实现了省人、省时、省空间,在相同产时的基础上实现了高速、效率高、品质高。
匠心铸就 速雕品质 18678398006
产品视频:
山东速雕智能装备有限公司 山东速雕智能装备有限公司
产品简介:

       二拖三连线是一套集贴标、开料于一体的单元自动化连线。其中包含2台自动贴标机,3台开料机,1台上料悬臂及滚筒等辅助设备。在相同产能的基础上实现了省人、省时、省空间,在相同产时的基础上实现了高速、效率高、品质高。



  二拖三连线需要空间为长14.8米,宽8.2米,与三台单机相比占地空间缩减了三分之一。



生产流程如下:

  前端两台贴标机自动贴标,贴标完成后平均分配三台开料机进行开料,在分配过程中板材始终处于悬空状态,杜绝板材的划伤。开料结束推料至输送带,可人工检板到地滚线,也可以对接机械手到封边连线。

设备优势:

  速雕“二拖三”在生产过流程中与同产能的单机相比不仅占地面积小,而且只需1人即可完成生产,每天八小时可实现300-360张板的开料。而且相对于其他同类连线产品对比,速雕“二拖三”连线没有多余的滚筒和输送带,对板材的划伤率更低,占地空间更小。



整体组成部分:

名称

数量(台)

自动贴标机

2

直排开料机

2

悬臂抓手

1

升降平台

2

输送带

3



开料机配置清单:

名称 品牌
系统

台湾新代

电机驱动 埃斯顿绝对值 1.5KW
主轴 12KW 速雕专用
减速机 日本新宝
导轨

台湾30

丝杆 台湾 TBI
电磁阀 台湾亚德客
交流接触器 德国西门子
电源盒 日本欧姆龙
继电器 德国菲尼克斯
真空泵 无油泵
