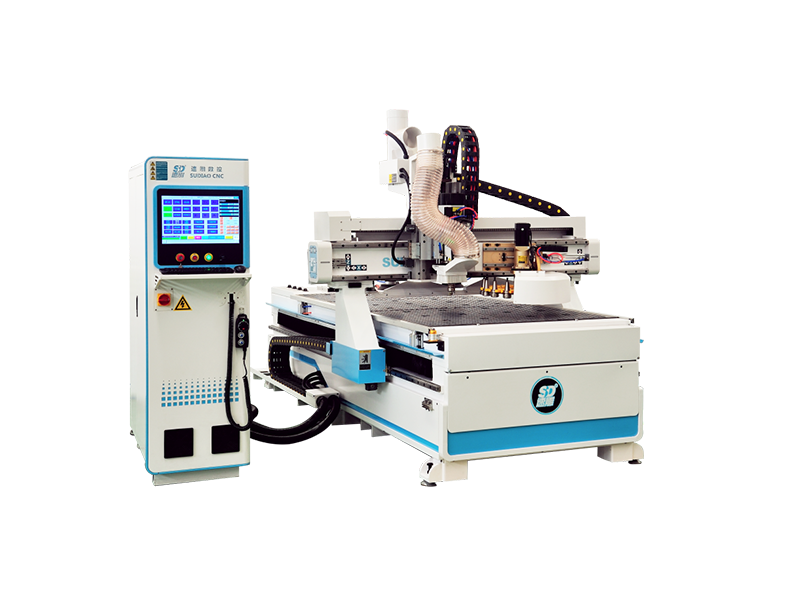

SD-1325X、1325XS全丝杆换刀加工中心
产品介绍:
在板式家具橱柜衣柜、办公家具、定制家具、实木家具等家具门板的加工中,丝杆加工中心设备应用比较广泛。SD-1325X全丝杆双伺服刀库加工中心专业门板加工设备,机头配置斗笠式双伺服刀库,超速度换刀。
匠心铸就 速雕品质 18678398006
产品视频:
山东速雕智能装备有限公司 山东速雕智能装备有限公司
产品简介:

产品功能特点

1、可选配12/16斗笠双刀库。

2、三轴丝杆传动,超高精度加工。

3、刀库跟随机头移动,大幅缩短换刀时间。

4、新代控制系统:数据处理速度快,运行稳定。简单直观的界面,易学。

5、风冷9KW换刀主轴,16把安川伺服刀库,自动换刀时无级变速,换刀更快速、稳定。

6、功能:专业橱柜门、木门加工,高精挑角,切割、铣型、镂空、划槽等。



设备技术参数:

机型∣Model

SD-1325X

SD-1325XS

加工尺寸∣Working area

1220*2440mm

1220*2440mm

主轴功率∣Spindle power

9KW ATC

9KW ATC

变频器∣Inverter

11KW

11KW

驱动系统∣Drive system

安川伺服∣Yaskawa

安川伺服∣Yaskawa

控制系统∣Control system

新代∣SYNTEC

新代∣SYNTEC

最大空行速度∣Max air move speed

40m/min

40m/min

最大加工速度∣Max working speed

15m/min

15m/min

重复定位精度∣Reponsitioning accuracy

±0.05mm

±0.05mm

真空泵∣Vacuum pump

7.5KW

7.5KW

台面结构∣Table structure

真空腔体吸附∣Vacuum chamber adsorption

真空腔体吸附∣Vacuum chamber adsorption

运行轨道∣Orbit

台湾银泰∣PMI

台湾银泰∣PMI

刀库容量∣Tool Magazine capacity

16斗笠式

12+12斗笠式双刀库

上下料速度∣Loading and unloading speed

15m/min(上下料选配)

15m/min(上下料选配)

吸尘口尺寸∣Dia. of suction port

φ150mm

φ150mm

工作气压∣Air Pressure

0.6-0.8Mpa

0.6-0.8Mpa

工作电压∣Working Voltage

AC380V/3PH/50Hz

AC380V/3PH/50Hz

整机功率   Total power

28KW(吸尘器、真空泵)

28KW(吸尘器、真空泵)



适用行业:橱柜、衣柜门板、室内木门等。
