柜体门板设备

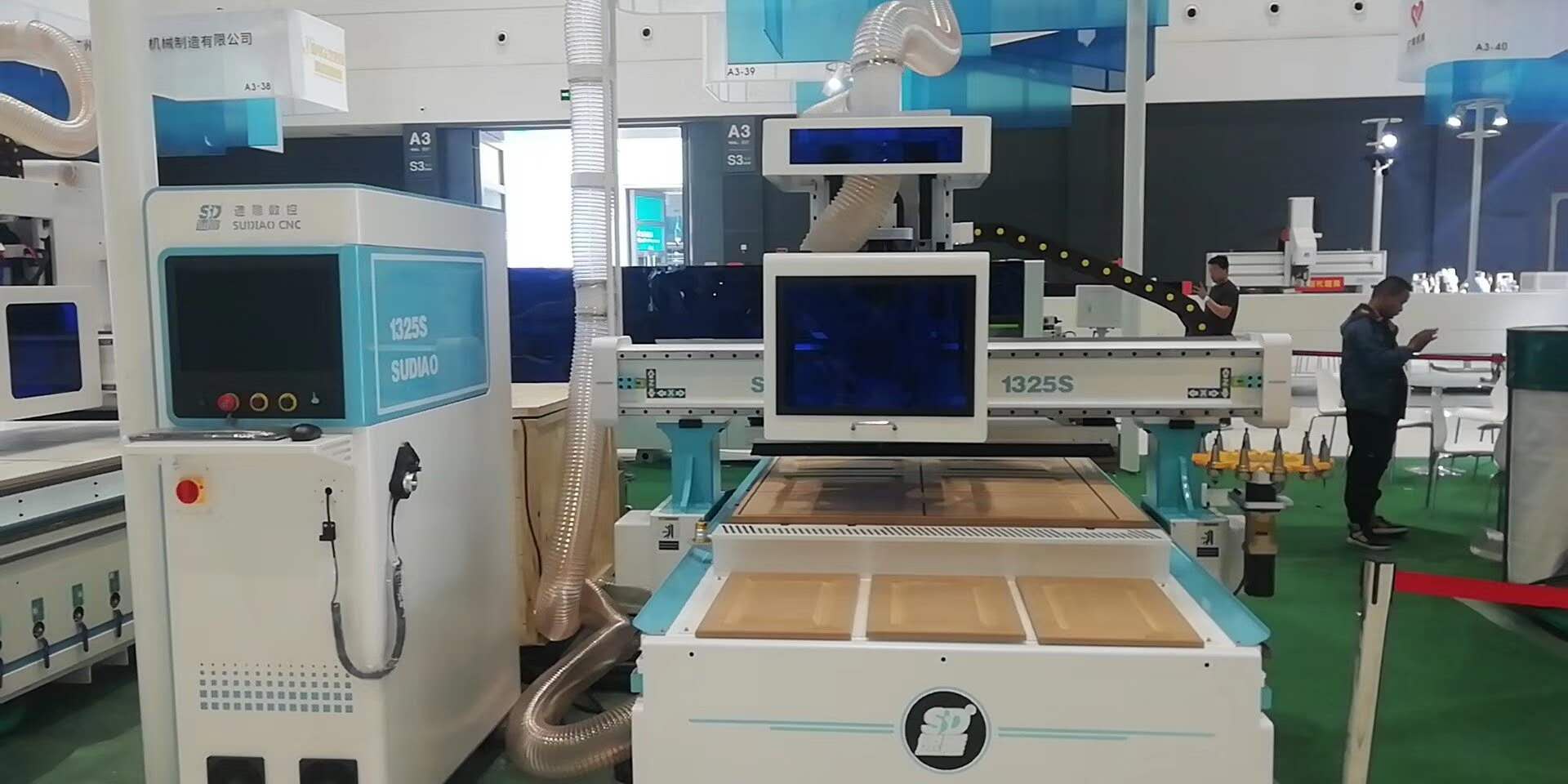

SD-1325S、1325S-C圆盘换刀加工中心
产品介绍:
SD-1325S圆盘换刀加工中心作为一款经济型的门板加工设备,在市场应用比较广泛。一般标配12把圆盘刀库,设备配套速雕设计拆单软件,智能排版,实现定制衣柜橱柜快捷设计与拆单。
匠心铸就 速雕品质 18678398006
产品视频:
山东速雕智能装备有限公司 山东速雕智能装备有限公司
产品简介:

产品功能特点:

1、功能:自动换刀,切割、铣型、镂空、划槽、打孔等。

2、、风冷9KW换刀主轴,12把伺服刀库,自动换刀时无级变速,换刀更快速、稳定。

3、新代控制系统:数据处理速度快,运行稳定。简单直观的界面,易学易操作。

4、银泰30方轨:规格比较大,接触面大,承载负荷能力强,在高速加工过程中可以更好的保证运行稳定性。

5、采用新型拖链,内分四格,将信号线、电源线按照规格区分开,更好的防御信号干扰,同时也杜绝了线缆工作过程中拧在一起。

6、床身:采用方钢焊接,回火处理,消除焊接应力,保证使用多年后不会变形。

7、自动对刀功能让使用者更方便快捷的操作设备,同时保证了设备精度。

8、床身必须经过振动时效、回火处理,大型数控加工中心铣安装面,保证设备稳定与精度。



设备技术参数:

机型∣Model

SD-1325S

SD-1325S-C

加工尺寸∣Working area

1220*2440mm

1220*2440mm

主轴功率∣Spindle power

9KW ATC

9KW ATC

变频器∣Inverter

11KW

11KW

驱动系统∣Drive system

安川伺服∣Yaskawa

维宏朗驱一体机∣
WeiHong

控制系统∣Control system

新代∣SYNTEC

最大空行速度∣Max air move speed

80m/min

80m/min

最大加工速度∣Max working speed

25m/min

25m/min

重复定位精度∣Reponsitioning accuracy

±0.05mm

±0.05mm

真空泵∣Vacuum pump

7.5KW

7.5KW

台面结构∣Table structure

真空吸附∣Vacuum suction

真空吸附∣Vacuum suction

运行轨道∣Orbit

台湾银泰30∣PMI30

台湾鼎翰25∣SHAC25

传动装置∣Transmission type

减速机∣Reducer

减速机∣Reducer

刀库容量∣Tool Magazine capacity

12/16/20/24

12/16/20/24

吸尘口尺寸∣Dia. of suction port

φ150mm

φ150mm

工作气压∣Air Pressure

0.6-0.8Mpa

0.6-0.8Mpa

工作电压∣Working Voltage

AC380V/3PH/50Hz

AC380V/3PH/50Hz

整机功率   Total power

26KW(含吸尘器、真空泵)

26KW(含吸尘器、真空泵)



适用行业:橱柜门板、室内门、实木家具、板式家具、镂空、浮雕等。
