柜体门板设备

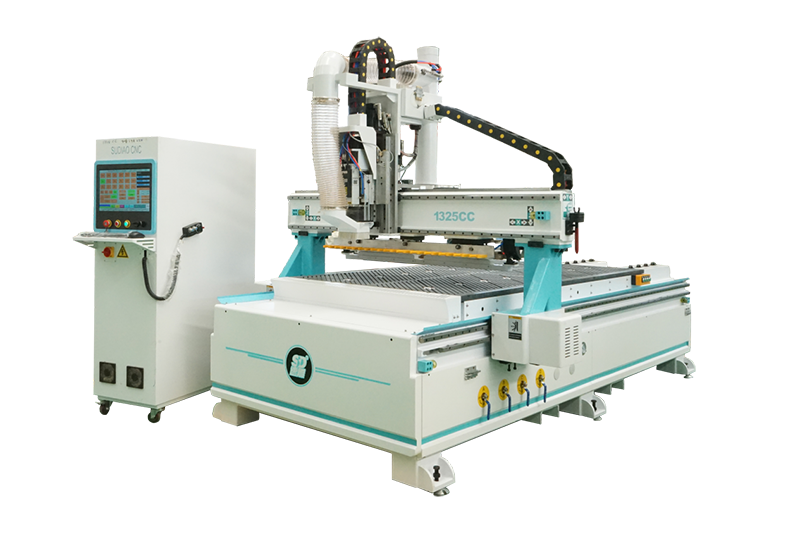

SD-1328CC跟随式直排换刀加工中心
产品介绍:
直排换刀加工中心作为一款经济型的门板加工设备,在市场应用比较广泛。直排换刀加工中心,就是刀库是固定的一排,速雕1328CC跟随式直排换刀可以跟随龙门进行移动,换刀速度快,导轨磨损度小,节省时间。
匠心铸就 速雕品质 18678398006
产品视频:
山东速雕智能装备有限公司 山东速雕智能装备有限公司
产品简介:

机型特点

  (1) 机身采用方管焊接,经过回火处理,消除焊接应力,确保长期使用不变形。机身表面经过喷砂抛丸振动时效处理,增加漆面附着力,防止掉漆氧化生锈,对机身起到保护作用。机身使用大型龙门数控五面铣加工导轨、齿条安全方面,机械打孔攻丝,确保设备精度。机械结构采用龙门式,性能稳定,保证设备运行平稳;

  (2) 专门的 CNC 控制系统,速雕专门的控制界面,能够保证加工质量,操作简单方便;

  (3) 该机型采用交流伺服电机驱动系统,机床运动机构采用齿轮、齿条双驱传动,保证设备的高速度、高精度、高可靠性;

  (4) 速雕专用台湾导轨,密度大,耐磨,稳定性强,接触面大,运行速度快,滑块有三层防尘罩,阻止灰尘进入不易损坏,不会影响滚珠转动和运行速度;

  (5) 速雕专门设计真空吸附管道,灵活布局,阀门分区控制,卡扣牢固,保证通气压力,不漏气;

  (6) ESR 速雕是专门设计的直桶除尘,吸尘通道无折弯,无直角,防止存灰的现象,推料过程中除尘效果更好;



设备技术参数:

机型∣Model

SD-1328CC

加工尺寸∣Working area

1220*2800mm

主轴功率∣Spindle power

9KW ATC

变频器|Frequency converter

11KW

驱动系统∣Drive system

信捷伺服|XINJIE Servo Drive

控制系统∣Control system

宝元系统|LNC Control

最大空行速度∣Max air move speed

80m/min

最大加工速度∣Max working speed

25m/min

重复定位精度∣Reponsitioning accuracy

±0.05mm

真空泵∣Vacuum pump

7.5KW

台面结构∣Table structure

真空吸附∣Vacuum table

运行轨道∣Orbit

台湾鼎翰30∣TAIWAN SHAC30

传动装置∣Transmission type

减速机∣Reducer

刀库容量|Tool Magazine capacity

12/16/18
吸尘口尺寸∣Dia. of suction port φ150mm

工作气压∣Air Pressure

0.6-0.8Mpa

工作电压∣Working Voltage

AC380V/3PH/50Hz

整机功率   Total power

26KW(含吸尘器、真空泵)

外形尺寸|Overall dimension

3960*2200*2300mm



适用行业:橱柜门板、室内门、实木家具、板式家具、镂空、浮雕等。
