多面打孔设备
三钻包数控六面钻
产品介绍:
速雕三钻包数控六面钻具有上2下1三个钻包,主要用于板式家具切割下料后的板件进行多面打孔以及开槽的设备,可以一次完成加工件正反面和四个侧孔所有孔位的加工,具有双面同时开槽、倒角异型加工等功能。前端配套木工电子开料锯或板式家具数控开料机使用。
匠心铸就 速雕品质 18678398006
产品视频:
山东速雕智能装备有限公司 山东速雕智能装备有限公司
产品简介:

产品功能特点:

1、无需翻板,一次性导入加工数据后,扫码完成加工。

2、上下主轴可同时加工正反面对称槽位。

3、同一家CAM、系统、伺服,将定位速度和响应时间,发挥到极致。

4、银泰导轨,确保精度,充分发挥伺服性能。

5、数据对接,ban/xml/dxf/mpr等。

6、HQD排钻,侧钻压轮、垂直压板、下托板,三种方式确保板件固定方式。



设备技术参数:

机型∣Model

SD-VI-12S

最大板材尺寸(宽)∣Max sheet size(Width  mm)

1200

最小板材宽度∣Min sheet width(mm)

30

最小板材长度∣Min sheet length(mm)

200

最快加工速度∣The fastest processing speed(m/min)

X/U130、Y/V70、Z/W30、O/R70

运动轴数∣Motion axes quantity

9

钻包数量∣Quantity of drilling

上2、下1

控制系统及CAM∣Control system &CAM

海德盟  Higerman

驱动系统∣Drive system

海德盟总线绝对值 Higerman

上水平钻轴数量∣Quantity of top horizontal drills

左右2、前后2(CC)

上垂直钻轴数量∣Quantity of top vertical drills

12(CC)

下垂直钻轴数量∣Quantity of bottom vertical drills

6(CC)

上主轴数量∣Quantity of top spindle

1(HQD3.5KW)

下主轴数量∣Quantity of bottom spindle

1(HQD3.5KW)

工作气压∣Air Pressure

0.6-0.8Mpa

整机功率∣Total power

21KW

工作电压∣Working Voltage

AC380V/3PH/50Hz

吸尘口尺寸∣Dia. of suction port

φ150mm

外形尺寸(长×宽×高mm)
Machine size(Length×Width×Height  mm)

5000×2810×2000


适用行业
:板式家具、全屋定制、桌椅门窗、吸塑门板。

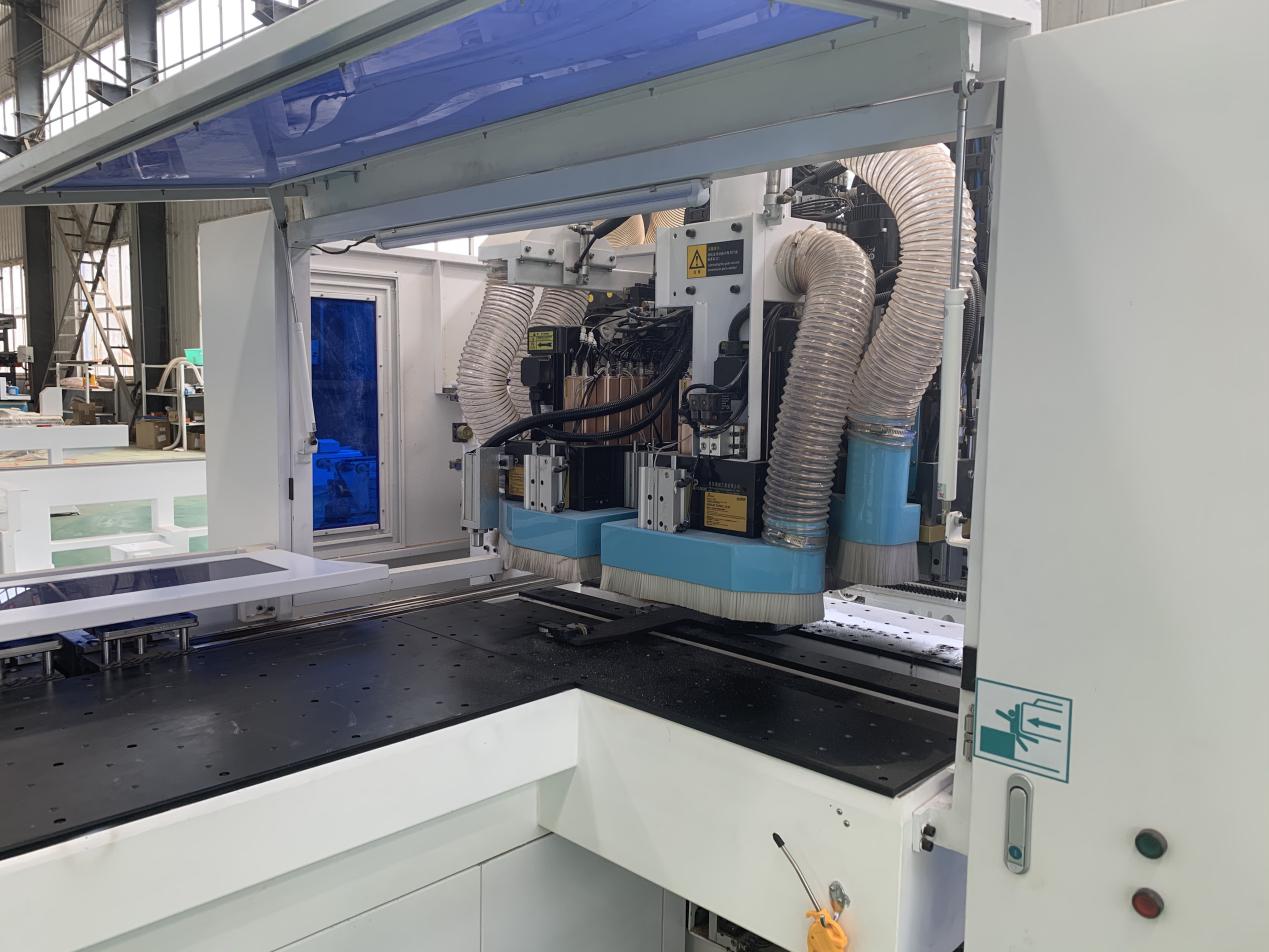

实拍2



实拍4
